VMware NSX的D.LR MAC address

在之前的文章「VMware虛擬機MAC address產生規則」中，有解釋過，在vSphere環境的虛擬機，MAC address應該會符合00:50:56:XX:YY:ZZ的規則，這裡將說明另外一個特殊的案例，NSX的DLR【Distributed Logical Routers】的internal網卡，D.LR的internal網卡，MAC address卻固定是02:50:56:56:44:52，到底是為什麼呢？

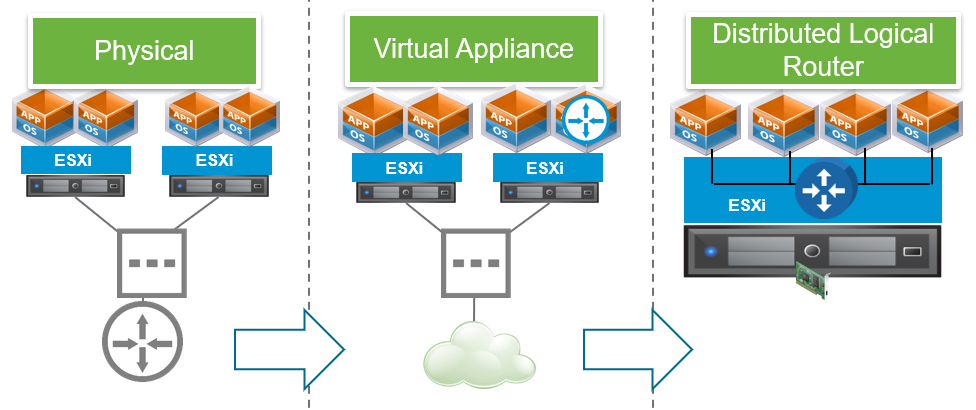

先來看看D.LR跟虛擬機擔任Router及外部實體Router的比較：

• 外部實體Router擔任虛擬機的第三層路由時，流量會離開VMKernel，到實體主機的網卡，然後是實體的Switch，再到實體的Router，繞路而行，效能不好。
• 如果是虛擬機擔任Router，虛擬機之間的第三層流量，會離開VMkernel，進入User Space，效能也不是最理想。

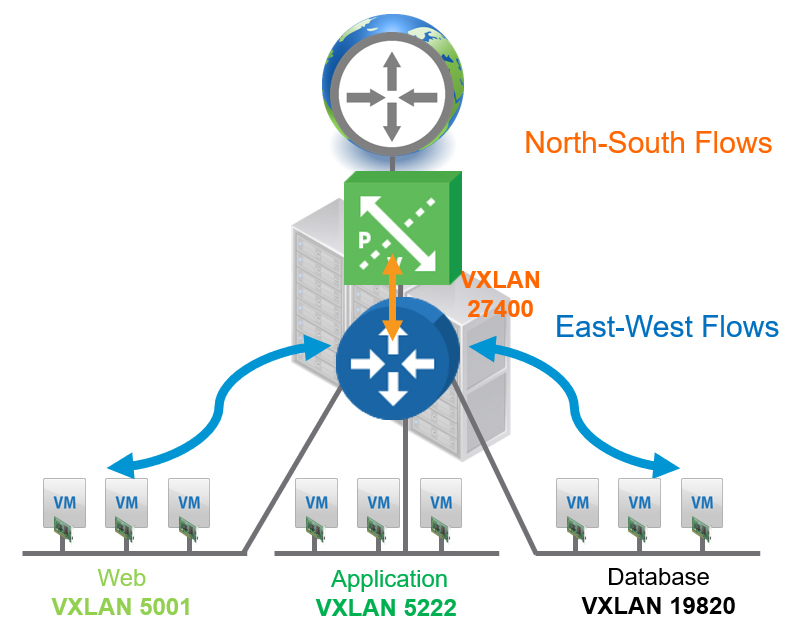

• 只有透過D.LR實作虛擬機的第三層路由，除了將第二層的流量【Logical Switch】留在VMKernel外，也將第三層的流量【D.LR】留在VMKernel，是效能最佳化的架構。

既然要效能最佳化，當然要錙銖必較，來看看虛擬機的MAC address產生規則：

00:50:56:XX:YY:ZZ

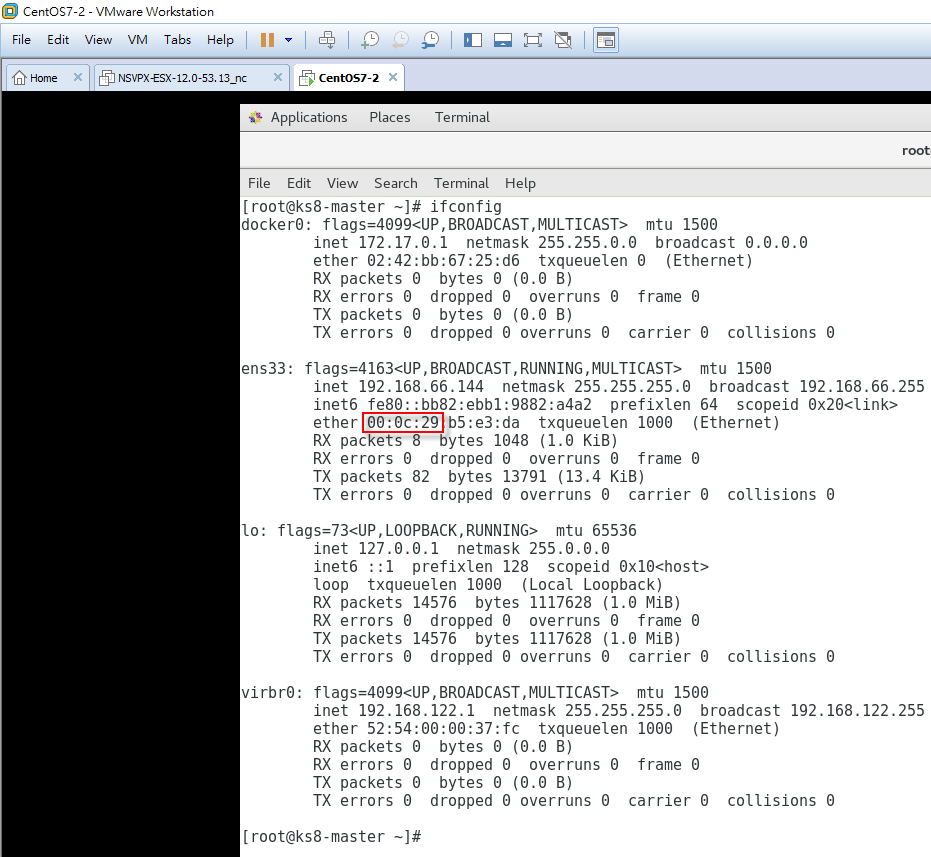

• 前三碼00:50:56是VMware跟IEEE申請，固定給vSphere產生的虛擬機使用【您可以做個小實驗，VMware Workstation或VMware Player的虛擬機MAC address前三碼，是否是00:50:56？】

• 第四碼XX由vCenter Server決定，如果這組vCenter管轄的ESXi主機及虛擬機，不需要跟其他組vCenter Server環境溝通，例如：Long-Distance vSphere vMotion Migration - 跨vCenter Server的vMotion，那第四碼完全不須理會，交由vCenter Server控制即可；但是，如果vCenter Server需要跟其他組vCenter Server溝通的話，最好是將第四碼，控制成不一樣【方法可以參考之前的文章介紹「如何使用SMAC更改本地端網卡號碼」】，這樣可以減少虛擬機網卡MAC address衝突的機會。
• 第五、六碼YY:ZZ，vCenter Server先檢查database中是否唯一？再檢查LAN環境中，是否唯一？【因為虛擬機的MAC address，無論是虛擬化管理員，或是虛擬機管理員，都有權限可以修改】。

基於上述的虛擬機MAC address產生規則，D.LR雖然是VMKernel的實作，並不是虛擬機，但是，使用相同的虛擬機MAC address產生規則並不是不可以，只是，這樣的overhead比較高，效能會受到影響，直接hard core寫死，overhead比較低，效能比較理想。

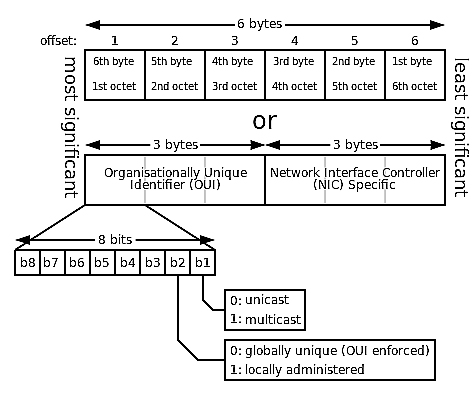

直接hard core寫死，也是有技巧的，MAC address的定義如下：

MAC address以二進位呈現，左手邊數起的第七位：

0 : globally unique
1 : locally administered

在相同的LAN的環境中，有 0 就不會出現 1，反之亦然，有 1 就沒有 0，既然VMware vSphere使用00:50:56當成MAC address前三碼，意思就是，左手邊數起的第七碼是 0【00的二進位為00000000，第七碼是0】，這就是D.LR使用02:50:56的原因【因為有0就不會出現 1，02的二進位為00000010，第七碼是1】。
