Jumbo Frame

作　　者：趙驚人 精誠資訊 恆逸教育訓練中心 資深講師
技術分類：網路管理與通訊應用

Hyper-V R2提升虛擬機器的網路效能，讓虛擬機器中的Windows Server 2008 R2與Windows 7能和真實機器一樣，能有網路介面卡支援Jumbo Frame與TCP Chimney Offload的能力，充分利用實體網路介面卡的處理能力，減少Hyper-V R2主機的運算負載。

Jumbo Packet

Windows Server 2008已經支援Jumbo Packet，但在Hyper-V上的虛擬機器並不支援Jumbo Packet。若作業系統採用 Windows Server 2008 R2，則內建的Hyper-V R2也可以讓虛擬機器支援Jumbo Packet，一般的Packet（封包）為1.5 Kbytes，啟用Jumbo Packet後，則一個封包最大可達9014位元組，但必須確認實體網路介面卡可以支援此功能。

每一個封包都有表頭（Header）和表尾（Trailer），所以啟用Jumbo Packet後，一個表頭後面可以承載的資訊（Payload）變多，會減少網路堆疊的損耗，增加網路處理量；另外，從網路堆疊到網路驅動程式只有較少的呼叫，讓CPU使用量大幅下降。

在Windows Server 2008 R2/Windows 7的客體作業系統（Guest OS）中，啟用Jumbo Packet，步驟如下：

Step01：

開啟「控制台」/「網路和網際網路」/「網路和共用中心」/「變更介面卡設定」。

Step02：

點選連接外部虛擬網路的網路連線，按滑鼠右鍵，選擇「內容」。

Step03：

按「設定」，選「進階」頁籤。

Step04：

點選「Jumbo封包」，在右邊數值下拉選單，選取「9014個位元組」，按「確定」。

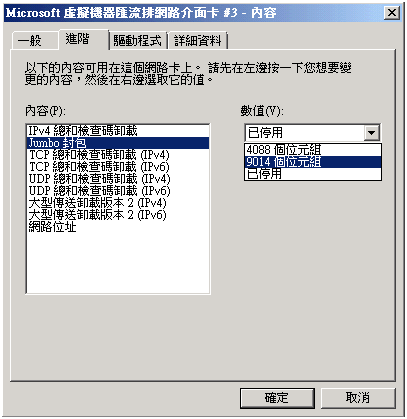

圖：啟用Jumbo封包

Step05：

使用ping測試，如果有回應，就表示兩端都啟用了Jumbo Packet。

• -l 長度
• -f 不要將封包切格成數個Ethernet Packet
• -n 次數

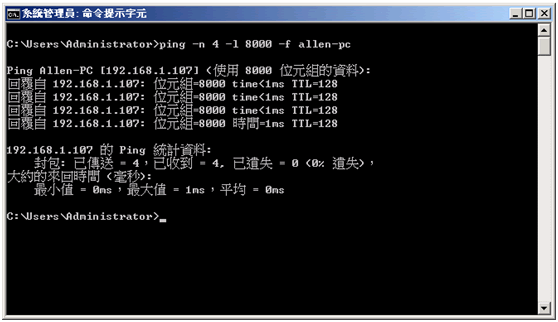

圖：測試Jumbo封包功能
