Network Load Balancing With Nginx

現在電腦的運算能力越來越強，單位時間內能夠處理的 Request 也就越來越多，但無論單一台電腦的運算能力再如何的強大，都會有其能力的上限，因此各種不同的架構也就因應而生，其中 NLB 就是其中之一，但這些現成的 NLB ( Network Load Balancing ) 設備通常所費不貲，所幸 OpenSource 界的先進們無私奉獻，創造了足以媲美商用 NLB 設備的軟體 Nginx！

Nginx起初是一個 Web Service，一個以輕巧著名的 Web Service，因此其執行速度非常的快，所以近年有很多的大型網站已慢慢的轉移至 Nginx，Nginx除了是一個非常出色的 Web Service之外也是一個了得的 NLB，底下就讓我們來看看如何使用 Nginx 來部署 NLB。

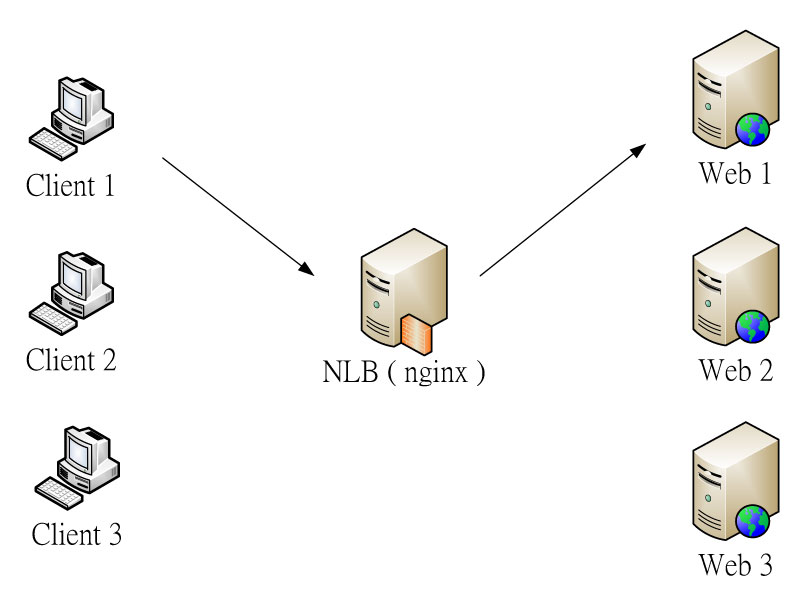

LAB環境：

• Load Balancer
  • IP：192.168.1.10
• Web 1
  • FQDN：www.example.com
  • IP：192.168.1.21
  • FQDN：web1.example.com
• Web 2
  • IP：192.168.1.22
  • FQDN：web2.example.com
• Web 3
  • IP：192.168.1.23
  • FQDN：web3.example.com

LAB步驟：

• 安裝nginx
  • yum install nginx
  • systemct enable nginx –now
  • firewall-cmd --permanent --add-service=http --add-service=https
  • firewall-cmd --reload
• 修改nginx ( /etc/nginx/nginx.conf )

      ………. 省略 ………….

      http {

          ………. 省略 ………….

              server {
                  listen  	192.168.1.10:80;
                  server_name	www.example.com;

                  access_log	/var/log/nginx/example-access.log main
                  error_log	/var/log/nginx/example-error.log warn;

                  location / {
                                  proxy_pass http://web_server;
                  }
              }

              upstream web_server {
                       server	web1.example.com;
                       server	web2.example.com;
                       server	web3.example.com;
              }
           }

• 設定好 DNS Record
• 使用 curl http://www.example.com進行網頁的瀏覽測試

細節討論：

1. 在以上的測試中可以發現當用戶端存取 http://www.example.com時，NLB會將請求以循環（round-robin）的方式轉交給後端的 Web Server處理，但如果後端的 Web Server的處理能力不同時，我們可以加入 weigth 參數來分配任務的多寡給後端的 Web Server，如下：

               upstream web_server {
                   server	web1.example.com  weight=6;
                   server	web2.example.com  weight=3;
                   server	web3.example.com  weight=1;
               }

   完成以上的設定之後，用戶端對NLB進行存取時，每10次就會有 6 次轉交給 web1處理、3次轉交給web2處理、1次轉給web3處理，如此就能依照後端Web Server的處理能力來分派工作了。

2. 如果Web Application有使用到 session 時，如何確保用戶端連線上來時每次都能連用同一台後端的 Web Server 呢？

               upstream web_server {
   	        ip_hash;
                   server	web1.example.com;
                   server	web2.example.com;
                   server	web3.example.com;
               }

   ip_hash 參數可以依據用戶端的 ip 位置讓相同的用戶端每次都連到同一台後端的 Web Server，如此就無須擔心 session 的問題。

3. 如果後端某一台Web Server停止服務時會如何呢？這個問題無須擔心！如果後端Web Server停止服務時，Nginx將不會再將請求轉交給該 Web Server，但是當該 Web Server重新上線時，Nginx將會自動的再將請求分派給該 Web Server。
