善用錯誤停用的自動回復功能
毛石磊 Leslie
- 恆逸教育訓練中心-資深講師
- 技術分類：網路管理與通訊應用
區域網路的運作架構下，交換器扮演著相當重要的一個角色，除了可以順利的連接多台主機，進行資料的傳送外，網路管理人員也常會針對常見的一些網路威脅，在交換器上進行一些安全管控，例如：Port-Security、BPDU Guard、Dynamic ARP Inspection…等。
但在啟用這些安全控管機制後，當網路裡有違規行為發生時，交換器的作業系統為避免這些違規行為造成網路的危害，會主動將發生違規行為的介面，主動進行停用，此種機制稱作Error-disable。當介面一旦進入到Error-disabled的狀態，網路連線會馬上中斷，以下為Error-disabled狀態發生時的畫面訊息。

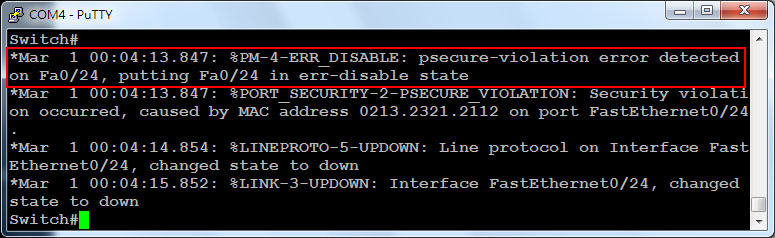

Port-security違規行為在Fa0/24介面被偵測到，介面進到Err-disable的狀態。

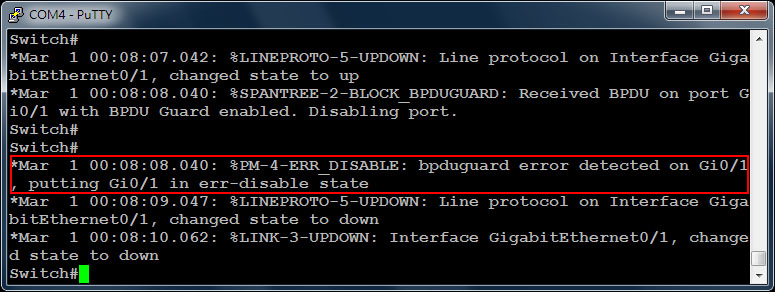

BPDU Guard違規行為在Gi0/1介面被偵測到，介面進到Err-disable的狀態。
當違規行為排除後，網路連線狀態會一直停留在Error-disabled的狀態，無法進行連線，需要由網路管理人員手動將介面關閉後再重新啟用，網路連線才會恢復，若善用錯誤停用的自動回復(Error-disable recovery)的功能，可減輕網路管理人員工作上的負擔。以下為Error-disable recovery功能的預設狀態(預設所有的安全控管機制都未啟用自動回復功能)：
Switch# show errdisable recovery ErrDisable Reason Timer Status ----------------- -------------- arp-inspection Disabled bpduguard Disabled channel-misconfig (STP) Disabled dhcp-rate-limit Disabled dtp-flap Disabled gbic-invalid Disabled inline-power Disabled link-flap Disabled mac-limit Disabled loopback Disabled pagp-flap Disabled port-mode-failure Disabled pppoe-ia-rate-limit Disabled psecure-violation Disabled security-violation Disabled sfp-config-mismatch Disabled small-frame Disabled storm-control Disabled udld Disabled vmps Disabled psp Disabled Timer interval: 300 seconds
以下為Error-disable recovery功能的設定指令：
Switch# configure terminal Switch(config)# errdisable recovery cause psecure-violation Switch(config)# errdisable recovery cause bpduguard Switch(config)# errdisable recovery interval 30
針對Port-security及BPDU Guard啟用Error-disable recovery自動回復功能，並設定自動回復的時間間隔值為30秒(預設為300秒)，設定完成後可檢查相關設定。
Switch# show errdisable recovery ErrDisable Reason Timer Status ----------------- -------------- arp-inspection Disabled bpduguard Enabled channel-misconfig (STP) Disabled dhcp-rate-limit Disabled dtp-flap Disabled gbic-invalid Disabled inline-power Disabled link-flap Disabled mac-limit Disabled loopback Disabled pagp-flap Disabled port-mode-failure Disabled pppoe-ia-rate-limit Disabled psecure-violation Enabled security-violation Disabled sfp-config-mismatch Disabled small-frame Disabled storm-control Disabled udld Disabled vmps Disabled psp Disabled Timer interval: 30 seconds
30秒的間隔時間一到，設備會嘗試回復Err-disable的介面：
Attempting to recover from psecure-violation err-disable state on Fa0/24 Interface FastEthernet0/24, changed state to up Line protocol on Interface FastEthernet0/24, changed state to up # Fa0/24的介面已無違規情形，介面自動恢復連線 Attempting to recover from bpduguard err-disable state on Gi0/1 Interface GigabitEthernet0/1, changed state to up Line protocol on Interface GigabitEthernet0/1, changed state to up Received BPDU on port Gi0/1 with BPDU Guard enabled. Disabling port. bpduguard error detected on Gi0/1, putting Gi0/1 in err-disable state Line protocol on Interface GigabitEthernet0/1, changed state to down Interface GigabitEthernet0/1, changed state to down # Gi0/1介面嘗試自動回復時，介面違規狀況並未排除，介面重新進入Err-disable的狀態
